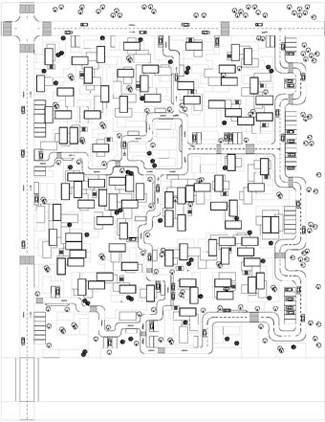

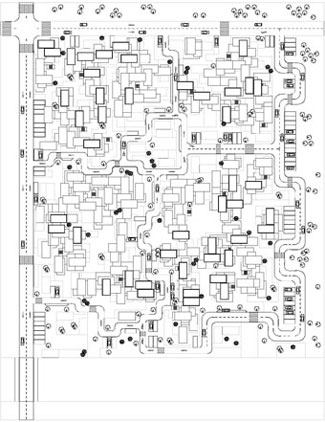

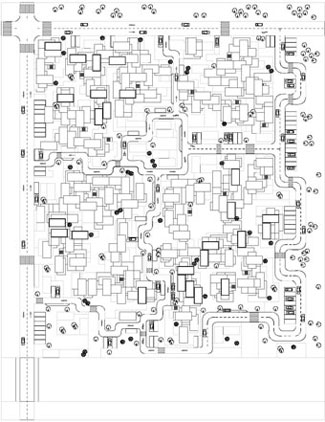

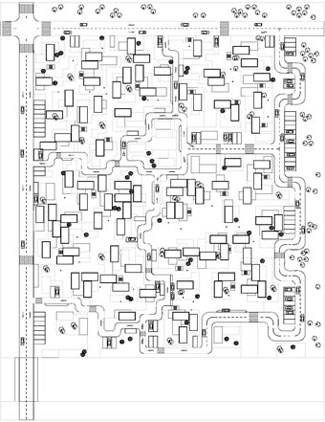

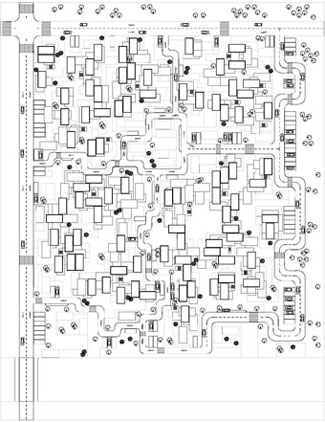

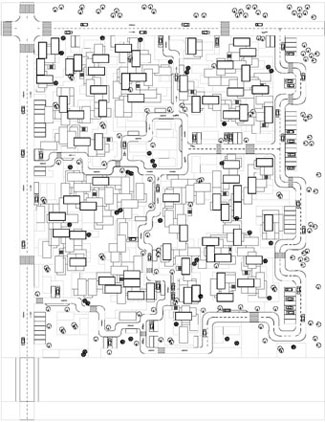

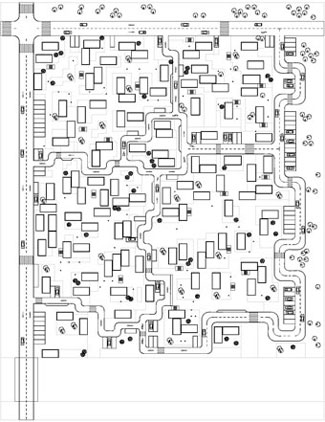

Op de volgende pagina's zijn alle plattegronden zichtbaar. Van alle zeven niveaus in het gegenereerde stedelijk gebied waarop modulen zijn geplaatst is een horizontale doorsnede gemaakt. Hierop wordt inzichtelijk hoe de samenwerking en relatie tussen de verschillende modulen per niveau en de relatie met de verticale ontsluiting tussen verschillende niveaus functioneert.
Het stedelijk gebied wordt begrensd aan drie zijden. Aan de onderzijde van de tekeningen is het kanaal zichtbaar, aan de linkerzijde en bovenzijde van de tekeningen zijn de ontsluitingen van het gebied zichtbaar. Deze wegen verbinden het gebied met de omliggende delen van het grotere stedelijke gebied.
Binnen deze drie 'grenzen' bevindt zich het gegenereerde stedelijk gebied. Hierin is zichtbaar hoe de interne ontsluiting van het gebied functioneert. De verstrooiing van alle 'onderdelen' is duidelijk zichtbaar. De modulen, groenvoorzieningen en parkeerplaatsen zijn verstrooid over het gebied aanwezig en vormen tezamen een duidelijk beeld van de fragmentatie die als principieel onderdeel van het plan gesteld is.
Het stedelijk gebied wordt begrensd aan drie zijden. Aan de onderzijde van de tekeningen is het kanaal zichtbaar, aan de linkerzijde en bovenzijde van de tekeningen zijn de ontsluitingen van het gebied zichtbaar. Deze wegen verbinden het gebied met de omliggende delen van het grotere stedelijke gebied.
Binnen deze drie 'grenzen' bevindt zich het gegenereerde stedelijk gebied. Hierin is zichtbaar hoe de interne ontsluiting van het gebied functioneert. De verstrooiing van alle 'onderdelen' is duidelijk zichtbaar. De modulen, groenvoorzieningen en parkeerplaatsen zijn verstrooid over het gebied aanwezig en vormen tezamen een duidelijk beeld van de fragmentatie die als principieel onderdeel van het plan gesteld is.
